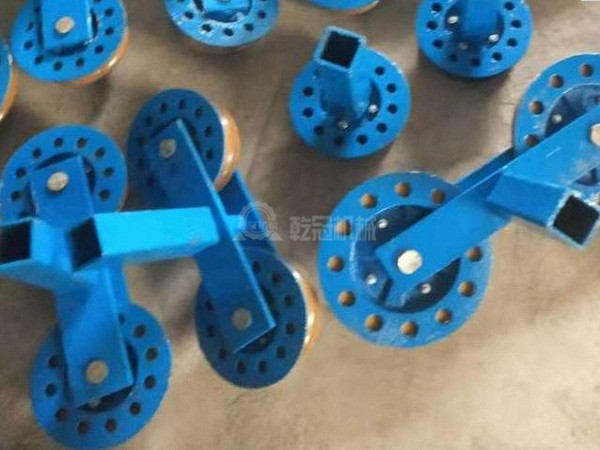

猴車吊架

猴車托繩裝置主要由托輪吊架、托繩輪等組成。在變坡點全部做成上下可調式，直線段的吊架也有一半以上做成上下可調式，以便于現場裝置和調試。

猴車吊架分類
　　猴車托輪吊架分為可調式吊架，無級可調式吊架，托壓輪吊架等圓筒式吊架結構，托輪可沿吊架上下及左右調整。
　　可調托輪吊架所有邊型單（雙）托輪吊架的裝置吊板均做成四向可調型。以習慣巷道橫梁裝置不正時，能修正吊架和托繩輪的偏差?？筛鶕?jù)需求具體定制。
　　矩形吊架型
　　檔邊型單托輪吊架用于固定和大坡度可摘掛抱索器用托繩輪。在變坡點處配合圓孔和腰形孔實現上下無級可調，直線段吊架同樣裝備2/3左右的無級可調吊架，便于現場裝置，滿足巷道多變的環境要求，檔邊型吊架可固定單托輪、雙托輪和托壓輪，此結構多用于鋼絲繩間距較寬的設備。
　　吊管吊架型
　　通用夾組件可以使托繩裝置實現上下左右無級可調，分為兩種裝置方法種經過吊板與橫梁固定聯接，第二種經過吊管與橫梁上下活動聯接，由托繩輪、圓管型吊架、聯接夾，和通用夾組成。圓管吊架固定的托輪、托壓輪、雙托輪，其習慣巷道能力強，方便裝置，尤其關于繩寬小于1200mm的設備，當繩寬大于1200mm時，穩定性會降低。
